溫馨提示：為了您更好地使用本機，使用前請認真閱讀本說明書！
忠告：機內有高壓，非專業人士請勿打開機器！

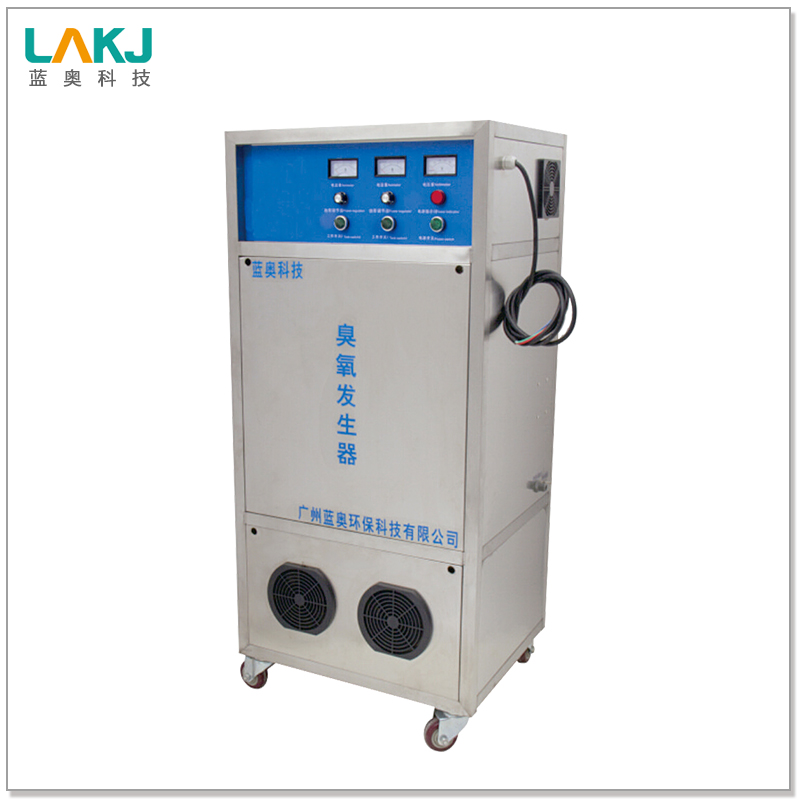

LA-YQ臭氧發生器
使
用
說
明
書
廣州藍奧環保科技有限公司
安裝使用前請務必詳細參閱本操作說明書
您好!感謝你使用藍奧臭氧發生器。
開機運行之前請務必確定具有良好的接地性能。
在未經本公司授權同意的情況下擅自打開機箱機蓋，本公司將不履行保修承諾。
使用本機前，請您仔細閱讀隨機配送的產品資料，注意機器的安全使用，如果您對機器不是很熟悉，請及時向我們的技術人員咨詢。
我們的承諾，敬請放心！
警告！臭氧屬強氧化劑，人吸入臭氧后可從僅僅感覺難聞，到眼、鼻、喉、呼吸器官粘膜受到刺激，引起咳嗽、頭痛、喉痛。但當一個人暴露于臭氧時，遠在其濃度達到規定最大允許濃度之前，人們便可感知到臭氧的特殊氣味而引起警覺并采取躲避措施。
聲明：公司遵循持續發展的原則，保留在不預先通知的情況下，對任何型號或規格的產品及其使用說明書中的描述進行修改和改進的權力。
一、產品簡介
目前常用的消毒劑及消毒器械有殘留和二次污染，且不能有效改善室內空氣質量，長期使用會給人類健康和自然環境造成嚴重威脅，可造成病毒抗藥性，加速病毒變異。臭氧（O3）被譽為“綠色化學品”，屬強氧化劑，它具有殺菌、脫色、氧化、除臭四大功能及無殘留、無二次污染等優點，是環保型綠色工業原料之一。
臭氧發生器作為公司研制開發的高科技產品，造型美觀大方、新穎別致、操作簡便、運行可靠，能廣泛應用于飲用水處理、海水處理、污水處理、精細化工、潔凈車間、冷庫消毒、醫院殺菌、果蔬殘農降解等領域。
二、產品特點
1.本產品產生的臭氧氣體具有較強的氧化、催化作用，病毒及細菌在臭氧氣體中由于受到多種自由基的作用，使蛋白質離解變性，核酸和酶的活性降低，從而消毒滅菌。
2.臭氧屬于廣譜殺菌，對各類細菌和病毒都具有極強的殺滅作用。
3.臭氧和甲醛、二氧化碳、二甲苯等有毒有害氣體發生降解、氧化等復雜的物理和化學反應，且副產物無毒無害，可避免二次污染。
4.利用臭氧氣體殺菌消毒、降解有機廢氣、祛除異味、凈化空氣。
5.該設備自帶制氧機，采用開放式設計，能有效讓整機散熱充分。
三、產品優點
1.臭氧發生器為箱體式一體機，將氣源、臭氧放電室、電源控制板、及其它附件等安裝在一個機箱內。
2.臭氧放電室采用獨有的內沿大面積放電技術，放電室整體采用開放式結構技術，運行可靠。
3.供電單元（PSU）是該系列機型的核心技術，包括變頻和升壓兩大工藝，設置自動軟啟動功能，具有較強的帶負載能力和多重保護功能，高效穩定。
4.本系列臭氧發生器配有時控制開關，可實行無人值守自動開關機。
5.對放電室采用風冷卻，使放電室達到良好的放電效果，不但使臭氧量產生穩定，而且器件不易損壞。
四、 安裝及使用方法
1.應將臭氧發生器安裝在平穩，干燥通風的室內，設備四周30CM內禁止方置其它物品;
2.設備應用于水處理時臭氧機要高過水位2-3米，把軟管(選用鐵氟龍管最佳)與設備的臭氧輸出口接好,做好防回水處理。
3.空氣處理時只需把出氣口連接到要消毒的空間上方即可, 要保證氣體的干燥注意防回水及通風。
4.將軟管另一端與混合泵（或射流器、氣泡頭）相連。或其它配件相連,注意不可堵塞或有火花的場所使用.
5.進水管接上冷卻水、并確認流量不小于2L/MIN，接通電源，電壓表顯示當前電壓。
6.臭氧發生器內部有高壓高頻放電電路，會產生大量的熱量，如不及時排放出去會導致臭氧濃度下降或者不能工作。
五、產品技術參數
|
型號
|
產量（G/H）
|
功率(W)
|
電壓(V/HZ)
|
高壓
(KV)
|
頻率( KHZ)
|
冷卻方式
|
尺寸( mm)
|
|
LA-YQ
|
10
|
720
|
220/50
|
3-6
|
6-8
|
風冷
|
600*400*900
|
|
LA-YQ
|
20
|
840
|
220/50
|
3-6
|
6-8
|
風冷
|
600*400*900
|
|
LA-YQ
|
30
|
1110
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
500*500*1300
|
|
LA-YQ
|
60
|
1520
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
500*500*1300
|
|
LA-YQ
|
90
|
2310
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
800*5600*1300
|
|
LA-YQ
|
120
|
2560
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
1000*600*1300
|
|
LA-YQ
|
150
|
3450
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
1200*600*1300
|
|
LA-YQ
|
180
|
4230
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
1000*700*1500
|
|
LA-YQ
|
200
|
4950
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
1000*700*1700
|
|
LA-YQ
|
260
|
6350
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
1400*700*1700
|
|
LA-YQ
|
320
|
7560
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
1600*700*1700
|
|
LA-YQ
|
400
|
9560
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
2000*700*1900
|
|
LA-YQ
|
500
|
9880
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
2100*700*1900
|
|
LA-YQ
|
600
|
11300
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
2300*700*1900
|
|
LA-YQ
|
800
|
15800
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
2500*800*1900
|
|
LA-YQ
|
1000
|
24300
|
220/50
|
3-6
|
6-8
|
內風冷+外水冷
|
4000*1500*1900
|
備注：以上數據僅供參考，請以實物為準。
六、 注意事項
1.進行室內空氣消毒，如濃度過高時，建議人員離開正在進行消毒的區域；
2.應用于水處理,請務必安裝防回流裝置以確保水回涌至臭氧放電室內損壞設備建議在臭氧輸送管道安裝耐氧化的常閉型電磁閥,電源與臭氧發生器同步或是安裝單向閥;
3.本機使用AV220V/50Hz的電源，要求可靠接地；
4.若長期不使用臭氧空氣消毒機，請切斷電源；
5.勿將臭氧空氣消毒機放在陽光直射處，切勿在非常潮濕和高濃度可燃氣體的環境下使用；
6.非專業人請勿在通電情況下打開機箱；在進行維護保養時，必須切斷電源，嚴禁在帶電情況下作業；
7.如有異常，請立即切斷電源通知我公司專業人員進行檢修。
七、維修規定
1.本公司全系列產品自購買之起，提供壹年免費保修，在保修期內我公司負責免費維修。
2.保修期內若產品出現下列情況，本公司不承擔免費保修義務，只收取維修材料費用：
（1）沒有按照操作說明書上要求操作造成的故障；
（2）由于跌落碰撞造成的故障；
（3）自行拆裝、改動產品結構造成的故障。
（4）放置不當導致機器進水造成的故障。
（5）因自然災害或其它不可抗力而造成的產品損壞。
（6）無法提供產品有效購買憑證。
3.無論何時何地，只要您有需要，都可以與本公司聯系，本公司將熱情服務，做好售后服務。
4.設備維修規定以設備制造商或經銷商規定為準。
八、故障檢查與分析（YQ）系列
如果做完了以下檢查后，您仍未能解決問題或涉及維修的部分，請直接與藍奧環保科技有限公司的銷售或售后服務部聯系。
1.機器不通電：檢查電源插頭是否接好，
2.電源指示燈不亮：檢查電源保險管是否完好。
3.電源指示燈不亮沒臭氧：把電源通上，從臭氧出口向內看，里面是否有發光，如果沒有，說明電源模塊損壞。（請及時通知我們技術人員020-62739318）

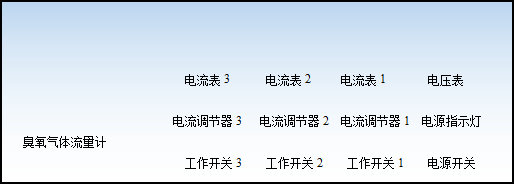

九、設備原理圖：
說明：
（1）流量調節--------------------調節臭氧流量，流量大時臭氧濃度會相應下降（產量=濃度*流量）最大不應大于5L
（2） 電壓表-------------------------顯示電壓,如電壓太高或過低請不要啟動設備(200~230V)
（3） 電源開關----------------------總電源開關,工作結束后請按下此鍵,并切斷電源.
（4）單組開關-----------------在手動時可以選擇使用.
注：開關1、3、5號和制氧機連接，2、4、6、8開關只控制臭氧發生器部份。在使用時請打開全部開關，如果臭氧濃度過高則把電流調小。這樣做的目的是在使用過程中盡可能不會出現臭氧回流到其它發生管上導致?lián)p壞。
十、保養細則
1.臭氧設備非專業人士，請勿打開機箱（內有高壓）
2.保養時請關閉電源，冷卻水，然后請電工打開設備前后蓋。
3.先檢查電路，氣管是否有老化現象，如有請及時更換。
4.檢查設備內部接頭是否松動。如有松動請用工具扭緊。
5.所有在我司購買的設備，都可在我司購買到低于市場價的相關配件。
十一、保修卡
|
顧客姓名
|
|
聯系電話
|
|
購機日期
|
|
|
公司名稱
|
|
|
設備型號
|
|
業務員
|
|
|
備注
|
|
|
產品在保修期內發生故障，請與本公司客服或業務員聯系，并憑保修卡保修。
|
|
廣州藍奧環保科技有限公司 聯系電話：020-62739318-0
|
十二、合格證
